Bouton connecté Zigbee, connexion MQTT en Python avec Eclipse Paho-MQTT
Toujours en phase d’expérimentation avec mon réseau de capteurs/actionneurs Zigbee et mon dongle Zigbee2MQTT, je ne vous avais pas encore parlé de mon bouton sans fil.
Et je clique, clic, clic…
Le bouton-poussoir Zigbee SNZB-01P de chez Sonoff est compatible avec le protocole Zigbee2MQTT et peut détecter trois types de pression : appui simple, double-appui et appui long.
Image Sonoff
Ces boutons sans fil connectés à votre réseau domestique peuvent servir à allumer ou éteindre des éclairages, ouvrir ou fermer des ouvrants, déclencher des alarmes, allumer un ventilateur, une cafetière, une caméra espion ou des appareils divers, etc. Que des choses souvent très utiles ;-)
Illustration générée par IA
Ils sont alimentés avec une pile CR2477 pour une autonomie annoncée de… 5 ans !! Autonomie théorique certes, mais quand même.

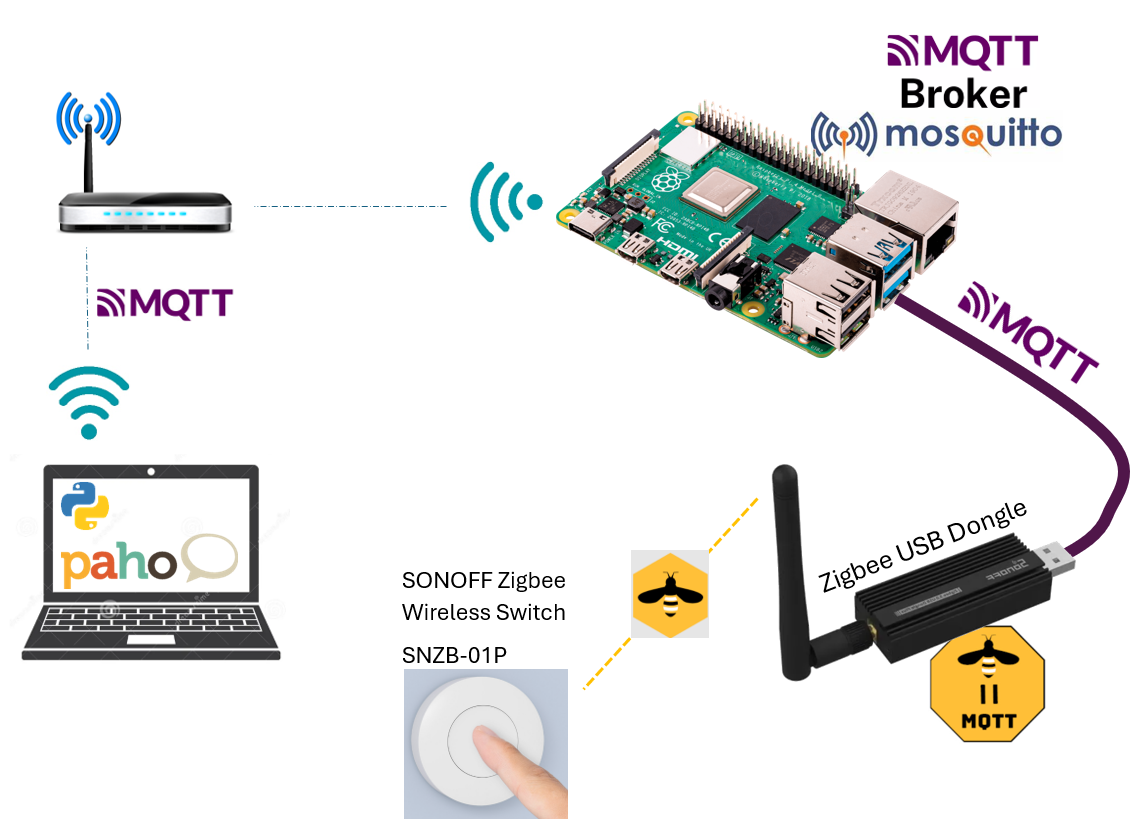

L’architecture simplifiée de mon réseau pour cette démonstration est la suivante :
Le bouton est configuré pour publier des messages MQTT au format JSON qui seront relayés par le broker Mosquitto de la Rapsberry Pi, du type :
1
2
{"action":"single","battery":100,"linkquality":81,
"update":{"installed_version":8704,"latest_version":8704,"state":"idle"},"voltage":3100}
C’est le champ “action” qui nous intéresse ici, il peut prendre les valeurs “single”, “double” ou “long” selon le type d’appui détecté. Le message est publié sur le topic zigbee2mqtt/fleb-SNZB-01P-switch.
Dans la vidéo de démonstration au début de ce billet, j’utilise Python et la bibliothèque Eclipse Paho MQTT pour instancier un client MQTT qui va se connecter au broker installé sur la Raspberry Pi (adresse IP fixe) et s’abonner au topic zigbee2mqtt/fleb-SNZB-01P-switch où les messages du bouton sont publiés à chaque appui.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
import paho.mqtt.client as mqtt
import json
class ButtonSNZB01PClient:
def __init__(self, broker, port, topic):
self.broker = broker
self.port = port
self.topic = topic
self.client = mqtt.Client(mqtt.CallbackAPIVersion.VERSION2)
# fonctions de rappel
self.client.on_connect = self.on_connect
self.client.on_message = self.on_message
def connect(self):
self.client.connect(self.broker, self.port, keepalive=60)
def on_connect(self, client, userdata, flags, reason_code, properties):
if reason_code == 0:
print("Connexion au broker réussie !")
self.client.subscribe(self.topic)
else:
print(f"Echec de la connexion au broker, code d'erreur : {reason_code}")
def on_message(self, client, userdata, msg):
key = 'action'
try:
message = json.loads(msg.payload.decode())
#print(f"Message reçu: {message} sur le topic {msg.topic}")
print(f"Action : {message[key]}")
except json.JSONDecodeError:
print(f"Réception de JSON non conforme sur le topic {msg.topic}")
self.disconnect()
except KeyError:
print(f"Erreur de clé : {key}")
self.disconnect()
def loop_forever(self):
try:
self.client.loop_forever()
except KeyboardInterrupt:
print("Interruption. Déconnexion...")
self.disconnect()
def disconnect(self):
self.client.disconnect()
if __name__ == "__main__":
broker = '192.168.0.99' # IP fixe de la Raspberry Pi
port = 1883
topic = "zigbee2mqtt/fleb-SNZB-01P-switch"
myButton = ButtonSNZB01PClient(broker, port, topic)
myButton.connect()
# Tourner en boucle pour recevoir des messages, jusqu'à déconnexion forcée
myButton.loop_forever()
Ce bout de code peut être complété en publiant de nouveaux messages en réaction à un appui sur le bouton qui seront relayés vers une prise connectée du réseau par exemple, et les matériels branchés sur cette prise pourront s’allumer ou s’éteindre (l’éclairage de votre aquarium ou que sais-je encore). Les possibilités sont nombreuses et tous ces logiciels et matériels opensource offrent une très grande flexibilité.
