Apprendre à communiquer en Bluetooth LE avec une carte Arduino Uno R4 WiFi
Bluetooth LE et Arduino Uno R4 WiFi
L’Arduino Uno R4 WiFi propose du Bluetooth Low Energy (BLE) via son module ESP32-S3/NORA-W106. Le Bluetooth « classique » avec un port série émulé comme sur les modules HC-05/HC-06 n’est plus possible, l’Arduino Uno R4 WiFi ne supporte que le BLE.
Vous devrez installer la bibliothèque ArduinoBLE en passant par le gestionnaire de bibliothèques de l’IDE Arduino 2.x. Vérifiez également que le firmware de la carte est à jour (menu Tools/Firmware Updater).
Illustration générée par IA
Le protocole de communication BLE
Pour être à l’aise avec un sketch exploitant le BLE, il faut comprendre les principes de base d’un protocole beaucoup plus rigoureux et organisé que celui du Bluetooth classique.
Central et Peripheral
Rôle du Peripheral (ou périphérique)
- Un périphérique (peripheral) annonce sa présence et sa disponibilité en envoyant des signaux (advertising).
- Il agit comme un serveur : il expose des services et des caractéristiques que l’appareil Central peut lire ou écrire.
- Il est optimisé pour une faible consommation d’énergie : il passe la plupart du temps en veille et ne se réveille que pour transmettre ou recevoir des données.
Rôle du Central (ou appareil central)
- Un appareil central (Central) recherche les périphériques en scannant les signaux environnants.
- Il initie la connexion, et c’est lui qui décide de se connecter à un périphérique.
- Il est en général plus puissant, car il peut gérer plusieurs connexions simultanées, agréger et traiter les données.
- Il agit comme un client : il interroge les services exposés par le périphérique.
En bref, un périphérique peut être un capteur qui dit « voici mes données ». L’appareil central peut être un smartphone qui vient lire ces données et les afficher ou les traiter.

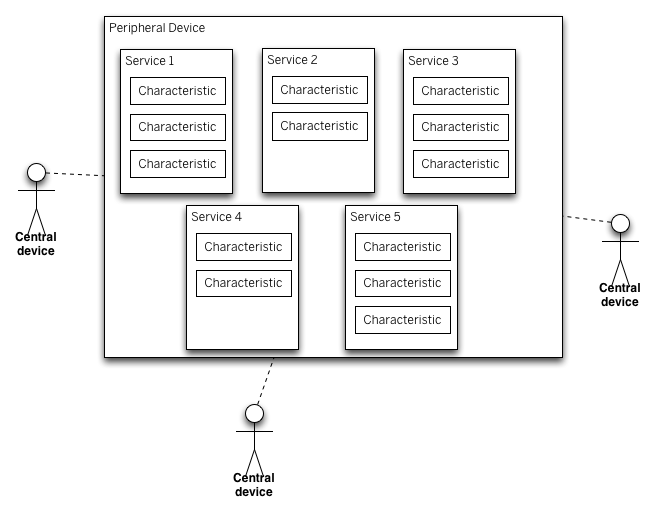

d’après https://docs.arduino.cc/libraries/arduinoble/
Services et caractéristiques
En Bluetooth Low Energy (BLE), on parle de services (services) et de caractéristiques (characteristics) pour décrire la manière dont les données sont organisées et échangées entre appareils.
Un service est un regroupement logique de fonctionnalités. Chaque service est identifié par un UUID (Universally Unique Identifier). Par exemple, on peut regrouper dans un service des données environnementales mesurées par des capteurs avec des caractéristiques (characteristics) comme la température, l’humidité et la pression atmosphérique. Chaque caractéristique est aussi identifiée par un UUID.
Chaque caractéristique peut avoir une ou plusieurs propriétés :
Read: l’appareil central peut lire la valeur d’une caractéristique exposée par le périphérique.Write: l’appareil central peut écrire une valeur d’une caractéristique exposée par le périphérique.Notify: le périphérique peut notifier l’appareil central d’un changement qu’il a généré (par exemple si la température change, le périphérique notifie l’appareil central qui peut alors recevoir la nouvelle valeur de température).Indicate: similaire àNotify, mais avec accusé de réception.
Par exemple, la carte Arduino Uno R4 WiFi reliée à des capteurs environnementaux peut proposer un service « données environnementales » avec des caractéristiques comme la température, l’humidité et la pression atmosphérique. La carte Arduino agit alors comme un périphérique qui expose ces valeurs. Si elle met à jour ses mesures toutes les 10 minutes, elle peut notifier automatiquement le smartphone — en tant qu’appareil Central — qui recevra les nouvelles valeurs dès qu’elles changent.
Exemple : allumer ou éteindre une LED en Bluetooth LE
En s’inspirant fortement des exemples de la bibliothèque ArduinoBLE, on se propose de configurer la carte Arduino en périphérique BLE, capable d’allumer ou éteindre la LED intégrée à distance depuis un smartphone, avec des commandes textuelles on ou off.
Pour cela, on commence par créer un service dédié, nommé ledService :
1
2
3
#include <ArduinoBLE.h>
BLEService ledService("fb32d672-9653-466b-82b3-304a3ba84b7d");
Pour des services standards, les UUID codés sur 16 bits seulement sont répertoriés dans les spécifications Bluetooth (voir Bluetooth - Assigned numbers). Par exemple, pour un service de température, on prendra l’UUID 0x1809. Cette liste officielle d’UUID pour les services et caractéristiques courants facilite l’interopérabilité.
Pour notre LED, l’identifiant UUID pour ce service particulier est une séquence hexadécimale pour un code 128 bits généré par un utilitaire de type UUID Generator conforme à la RFC4122.
On crée selon le même principe une caractéristique à ce service :
1
BLEStringCharacteristic ledCharacteristic("e665e13d-7da4-47ad-b84c-6ea124349881", BLEWrite, 5); // caractéristique de type String, taille=5 maxi
La classe BLEStringCharacteristic permet de transporter une caractéristique de type String. (Voir aussi src/BLETypedCharacteristics.cpp). La caractéristique possède la propriété BLEWrite pour que l’appareil central (le smartphone) soit autorisé à écrire une valeur dans celle-ci.
Dans la partie setup(), on prépare l’advertising, la phase de diffusion publique où le périphérique envoie régulièrement de petits paquets radio pour annoncer sa présence et mettre en avant son service principal :
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
void setup() {
Serial.begin(9600);
while (!Serial);
pinMode(LED_BUILTIN, OUTPUT);
if (!BLE.begin()) {
Serial.println("Erreur initialisation BLE !");
while (1);
}
// Nom visible du périphérique
BLE.setLocalName("UNO_R4_LED");
// Service principal qui sera annoncé lors de l'advertising
// Si d'autres services sont proposés par le périphérique,
// ils seront découverts par l'appareil central à la connexion.
BLE.setAdvertisedService(ledService);
// Ajout de la caractéristique au service
ledService.addCharacteristic(ledCharacteristic);
// Enregistrement du service
BLE.addService(ledService);
// Lancement de l'advertising
BLE.advertise();
Serial.println("Advertising BLE actif. Connectez-vous depuis le smartphone.");
}
Dans la boucle principale loop(), on attend la connexion d’un appareil central (smartphone). Si l’appareil central connecté écrit une valeur on ou off dans la caractéristique du service, la LED est aussitôt allumée ou éteinte :
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
void loop() {
// Attente connexion
BLEDevice central = BLE.central();
if (central) { // Appareil central connecté
Serial.print("Connecté à : ");
Serial.println(central.address());
while (central.connected()) {
if (ledCharacteristic.written()) {
String cmd = ledCharacteristic.value();
Serial.print("Commande reçue : ");
Serial.println(cmd);
if (cmd == "on") {
digitalWrite(LED_BUILTIN, HIGH);
} else if (cmd == "off") {
digitalWrite(LED_BUILTIN, LOW);
}
}
}
Serial.println("Déconnecté");
}
}
Test de connexion Bluetooth LE
Comme appareil central, j’utilise mon smartphone Android avec une application générique comme nRF Connect for Mobile par Nordic Semiconductor ASA.

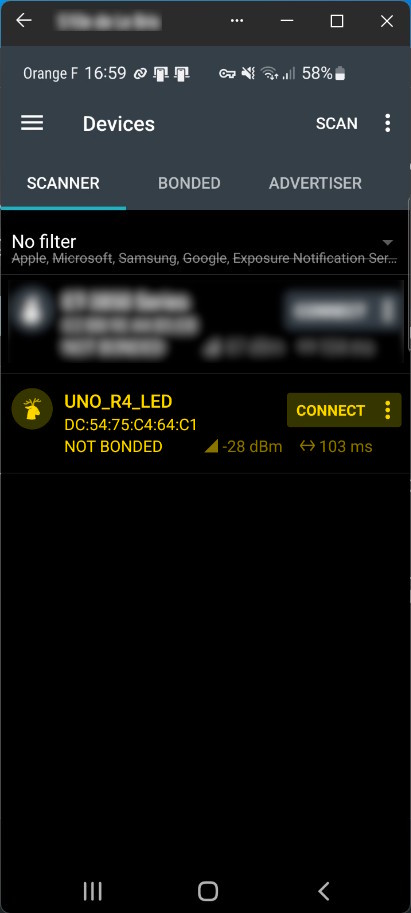

Le scan a détecté le périphérique nommé UNO_R4_LED

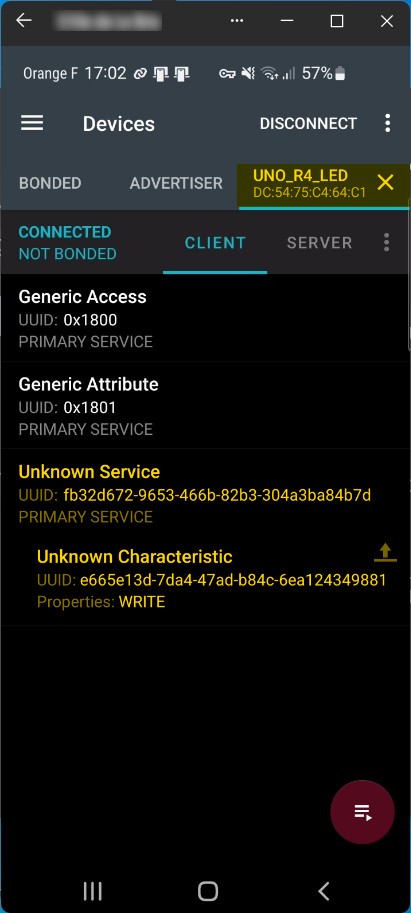

Une fois l’appareil central connecté, les services et caractéristiques sont affichés. Les services ‘Generic’ sont obligatoires et automatiquement ajoutés par la bibliothèque ArduinoBLE.

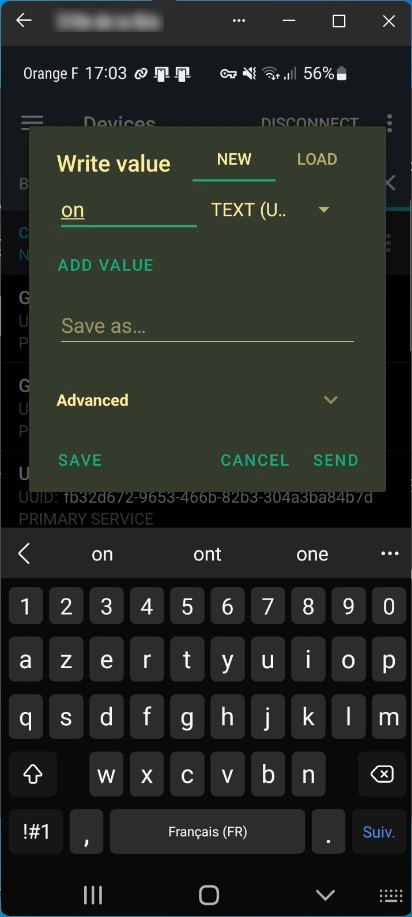

On écrit la valeur “on” dans la caractéristique du service. La LED en surface de la carte devrait s’allumer aussitôt après l’appui sur le bouton Send.

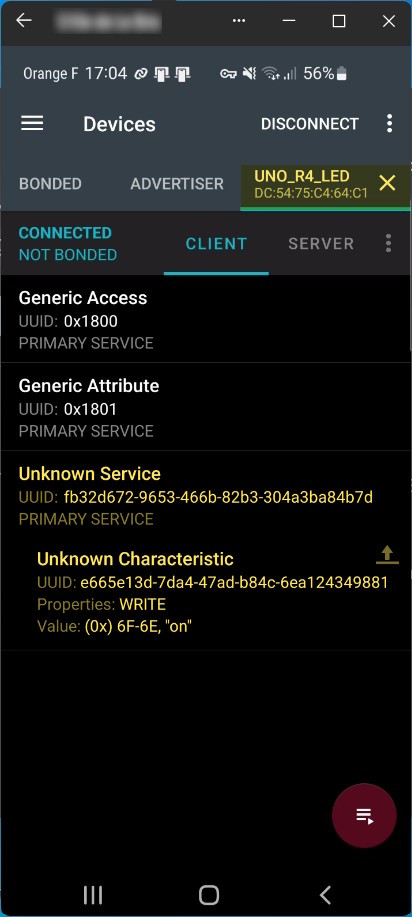

La valeur “on” (codes ASCII 0x6F et 0x6E) a bien été écrite.
Conclusion
Si vous avez déjà travaillé avec les modules Bluetooth classiques comme les HC‑05 ou HC‑06, le Bluetooth Low Energy fonctionne de manière assez différente. Les HC‑05/06 utilisent le Bluetooth SPP (Serial Port Profile), qui crée une liaison série sans fil : on envoie et on reçoit des octets comme sur un port UART, sans structure particulière. Le BLE, au contraire, repose sur une organisation en services et caractéristiques, avec des permissions de lecture, d’écriture ou de notification. Il ne fournit pas de port série virtuel, mais une communication plus structurée, plus économe en énergie et mieux adaptée aux objets connectés modernes.
Après avoir assimilé les notions essentielles du protocole, vous pourrez développer des projets plus complets : transmettre des mesures de capteurs, configurer un appareil à distance et concevoir de petits objets connectés autonomes.
