Mise à jour du firmware de coordinateur Zigbee
Mon réseau Zigbee fonctionne avec un coordinateur Zigbee, un dongle USB de la marque Sonoff relié à ma carte Raspberry Pi.

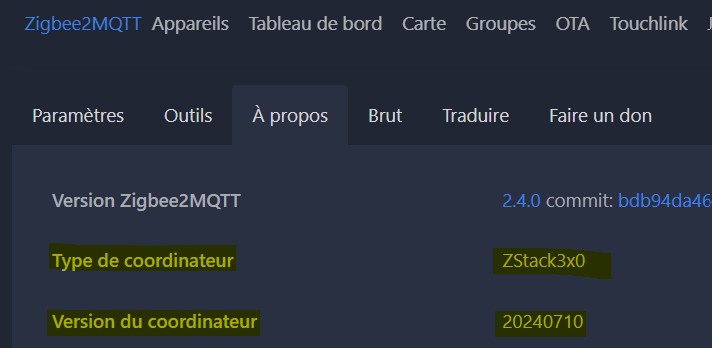

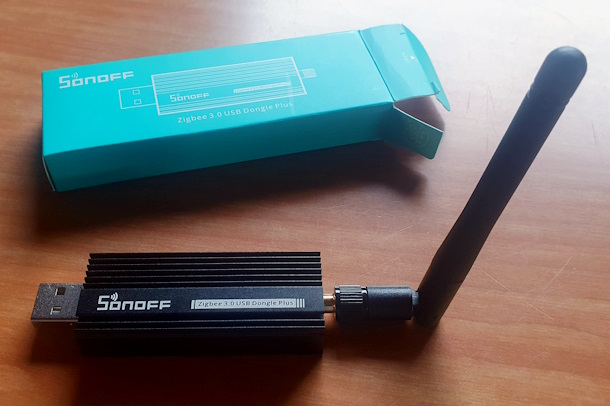

Pour être plus précis, c’est un Sonoff Zigbee 3.0 USB Dongle Plus (ZB Dongle-P), avec le contrôleur TI CC2652P flashé avec le firmware coordinateur Z-Stack. Dans le frontend Zigbee2MQTT, vous trouverez la version du firmware dans le menu À propos :
Ici, j’ai la dernière version à ce jour (20240710), mais à l’achat le firmware en était à une version ancienne qui datait de 2021 ! Et depuis 2021, il y a évidemment eu quelques avancées et des améliorations au niveau de la stabilité du réseau, voir https://github.com/Koenkk/Z-Stack-firmware/releases. S’il se passe des choses bizarres sur votre réseau, une mise à jour est peut-être nécessaire…
En cherchant la documentation sur le site de Sonoff, on tombe sur cette page avec le Sonoff Dongle Flasher. Et là je me dis que ça va être facile et rapide… Et non ! Il faut quand même installer les pilotes : Silicon Labs CP2102 Driver, mais toujours pas… La page se fige et le flashage ne commence même pas, et je n’ai pas d’explication.
Mise à jour manuelle
Il reste à récupérer le fichier du firmware et à le flasher vous-mêmes dans la puce du coordinateur en passant par un PC (ici sous Windows) et la liaison USB.
Ce dont vous avez besoin :
- Le fichier du firmware à flasher, sur https://github.com/Koenkk/Z-Stack-firmware/releases. Dans mon cas, ce sera le fichier CC1352P2_CC2652P_other_coordinator_20240710.zip et en extraire le fichier au format .hex.
- Un convertisseur hex2bin, car le flashage avec le fichier .hex n’a pas fonctionné chez moi, mais le problème est réglé après conversion en .bin. Ne me demandez pas pourquoi…
- Le programme smartRF Flash Programmer V2 chez Texas Instruments.
- Les pilotes pour que le dongle USB soit reconnu sur votre PC : Silicon Labs CP2102 Driver.
- Un petit tournevis cruciforme pour extraire la carte du coordinateur de son boîtier. Hé oui, on a besoin d’accéder au bouton [BOOT] de la carte.

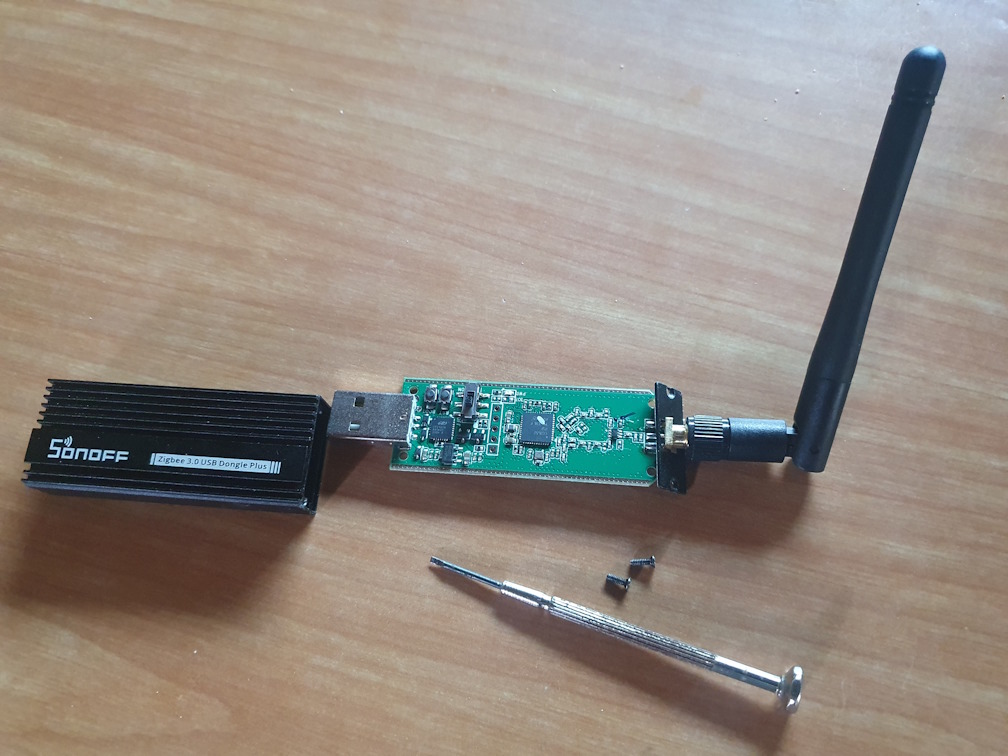

Le ZBdongle USB sorti de son boîtier

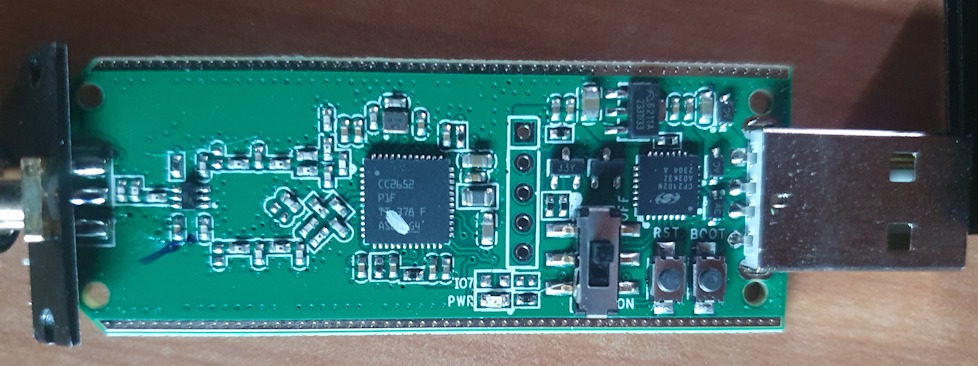

On voit sur cette dernière photo la puce CC2652P au centre et le driver USB CP2102 à droite. On voit également à droite les deux boutons [RST] et [BOOT].
Une fois que vous avez tous les outils :

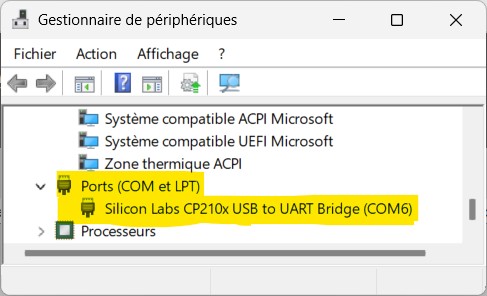

Installez le pilote du driver CP2102 pour que le dongle soit reconnu sur le port USB. Dans le Gestionnaire de périphériques de Windows, un nouveau port COM virtuel devrait apparaître. Dans les paramètres du port, réglez la vitesse de transmission série à 115200 bauds (bits par seconde).
Utilisez l’utilitaire hex2bin pour convertir le fichier .hex en .bin avec une simple commande

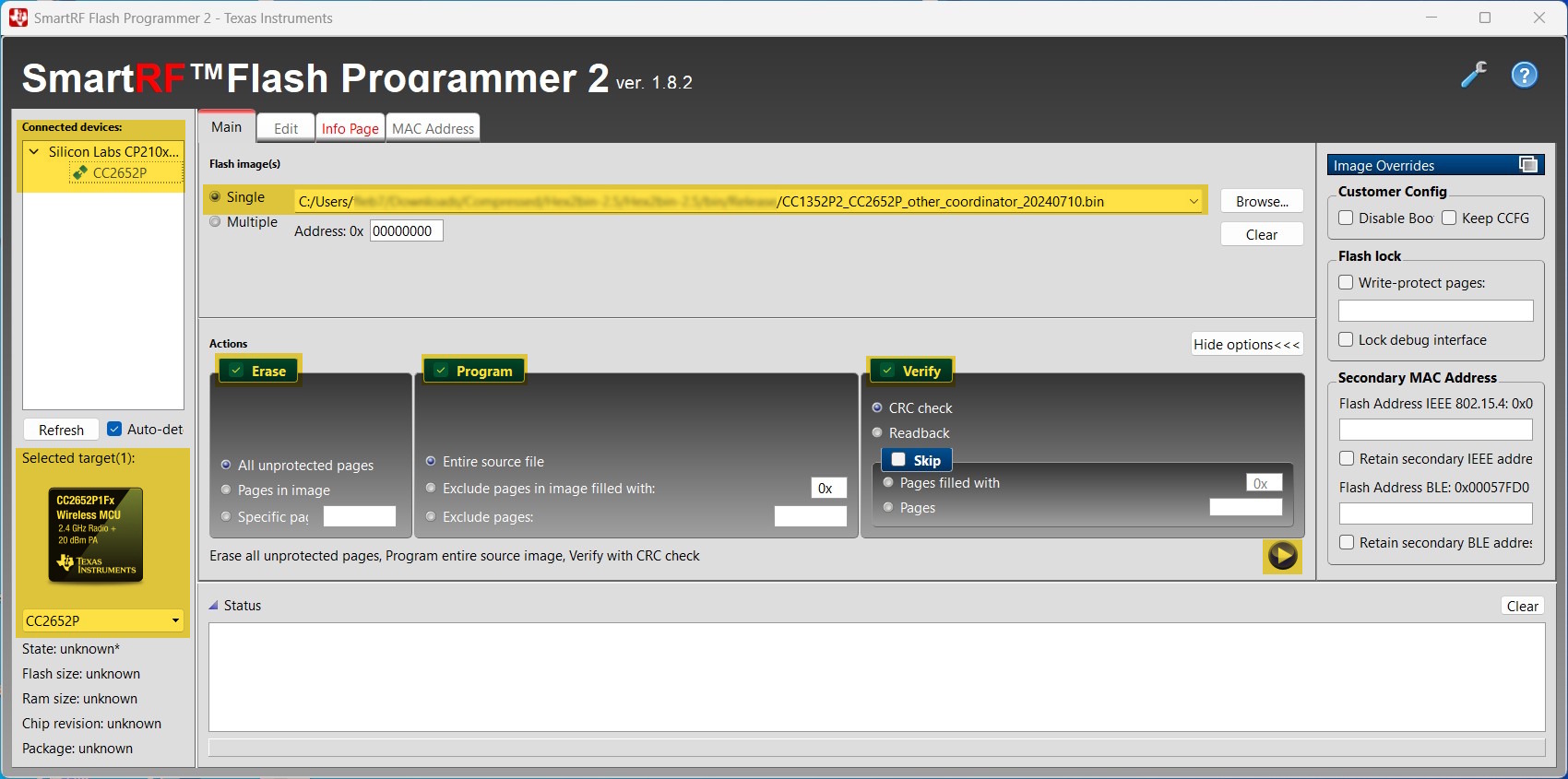

hex2bin CC1352P2_CC2652P_other_coordinator_20240710.hex.Flashez le fichier binaire avec l’utilitaire de Texas Instruments. Pour cela, insérez le dongle USB en maintenant le bouton [BOOT] de la carte appuyé, et maintenez la pression pendant 5s. Le bootloader est activé. Sélectionnez le fichier .bin et la cible CC2652P. Appuyez enfin sur le bouton rond avec la flèche de l’utilitaire pour démarrer le processus. Vous devriez avoir quelques secondes après un message de statut indiquant le succès de l’opération.
Votre firmware est à jour.
