Lecture d'un clavier matriciel à membrane 4x3 sur FPGA

Posté 25/07/2026

Par fleb72

9 min lire

Les claviers à membrane sont très présents dans les systèmes embarqués : téléphones, digicodes, interfaces de contrôle, ou encore dans vos projets Arduino. Leur simplicité apparente cache une ingénieuse organisation interne : une matrice de lignes et de colonnes qui permet de détecter jusqu’à douze touches avec seulement sept fils.

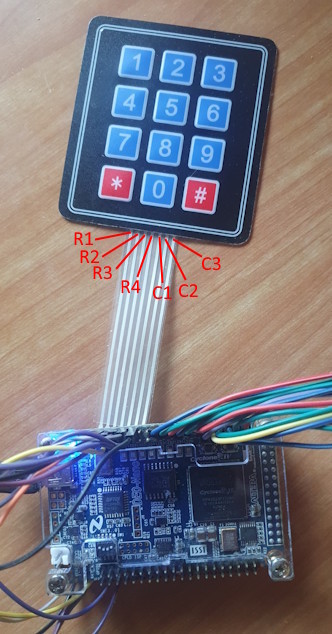

Dans ce billet, nous allons décortiquer le fonctionnement d’un clavier matriciel 4×3, comprendre comment chaque touche ferme un circuit entre une ligne et une colonne, et voir comment cette logique se traduit en code ou en simulation. Enfin, un clavier à membrane 4x3 sera interfacé avec ma carte FPGA Altera DE0-nano pour une démonstration complète développée en SystemVerilog dans l’environnement Quartus Prime Lite (version 24.1 à ce jour).

Organisation interne : lignes et colonnes

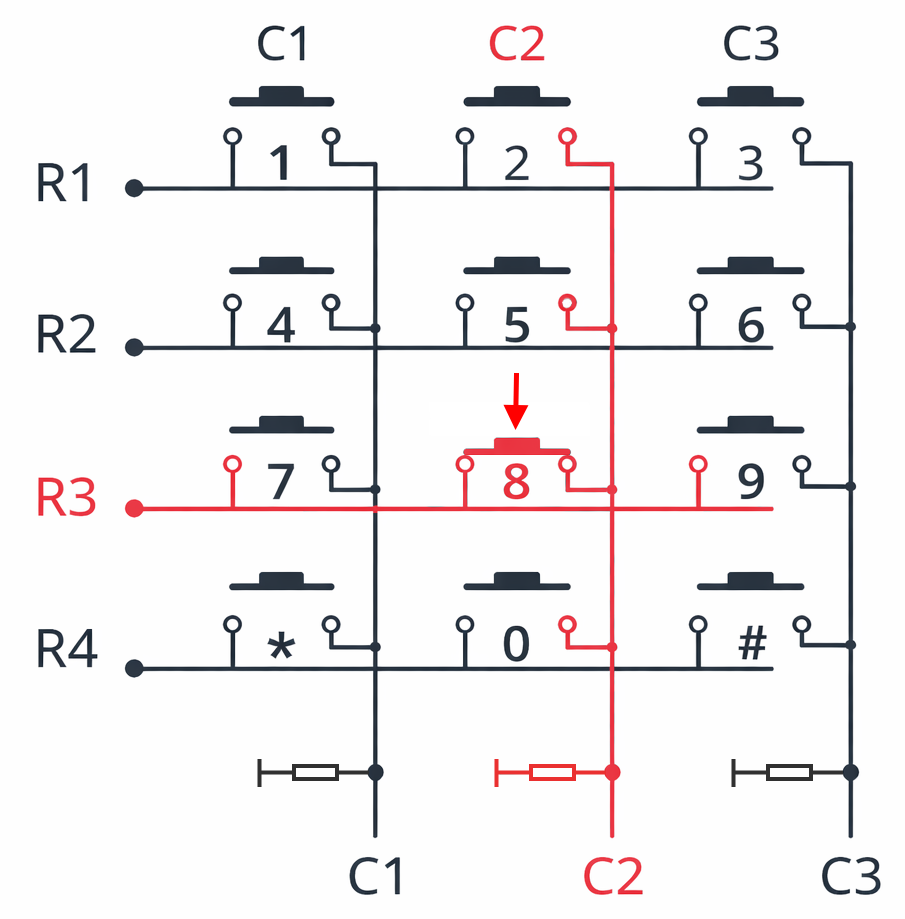

Notre clavier comporte douze touches réparties en 4 lignes (R1 à R4) et 3 colonnes (C1 à C3). Pourtant, la nappe qui relie le clavier à la carte ne compte que sept fils : R1, R2, R3, R4, C1, C2 et C3. Cette économie de câblage est rendue possible grâce à une organisation interne astucieuse : chaque touche ferme simplement un contact entre une ligne et une colonne.

Les trois résistances de tirage ajoutées sur les colonnes (pull‑up) ne font pas partie du clavier : elles sont nécessaires pour que le FPGA puisse détecter correctement les transitions logiques.

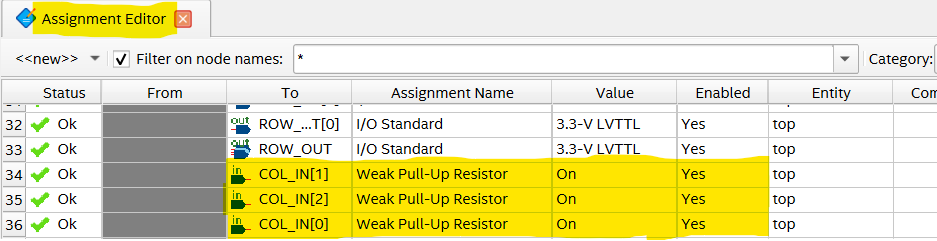

Activation des résistances de tirage pull-up sur les colonnes dans Quartus Prime

Dans l’exemple ci‑dessus, la touche ‘8’ est enfoncée : le contact interne du clavier établit un chemin électrique entre la ligne R3 et la colonne C2. Ainsi, lorsque le FPGA active la ligne R3 en la forçant à l’état bas, la colonne C2 est elle aussi abaissée à 0, ce qui indique sans ambiguïté que la touche ‘8’ est enfoncée.

Cycle de scan

Pour pouvoir détecter n’importe quelle touche, le FPGA doit interroger le clavier en activant les lignes une par une. Le principe est simple : on force successivement R1, R2, R3 puis R4 à l’état bas, tandis que les colonnes restent en entrée avec une résistance pull‑up. À chaque activation de ligne, on lit l’état des trois colonnes. Si une colonne passe à 0, cela signifie qu’un contact est fermé entre la ligne en cours de scan et cette colonne.

Ce balayage cyclique des quatre lignes se répète toutes les 4 ms (1 ms par ligne) :

R1 active (ROW_OUT = 4'b1110 = 4'hE) → lecture des colonnes
R2 active (ROW_OUT = 4'b1101 = 4'hD) → lecture des colonnes
R3 active (ROW_OUT = 4'b1011 = 4'hB) → lecture des colonnes
R4 active (ROW_OUT = 4'b0111 = 4'h7) → lecture des colonnes

Ce mécanisme permet au FPGA d’identifier précisément quelle touche est pressée, simplement en observant quelle colonne s’abaisse pendant l’activation d’une ligne donnée.

Par exemple, si la ligne R3 est en cours de scan (ROW_OUT = 4'hB) et que COL_IN vaut 3'b101 (soit 5 en hexadécimal), cela signifie que la colonne C2 est à l’état bas.

Ce principe — une ligne active à 0 et une colonne qui est abaissée à 0 lorsqu’un contact est fermé — constitue la base de la détection des touches dans un clavier matriciel.

Cycle de scan en simulation

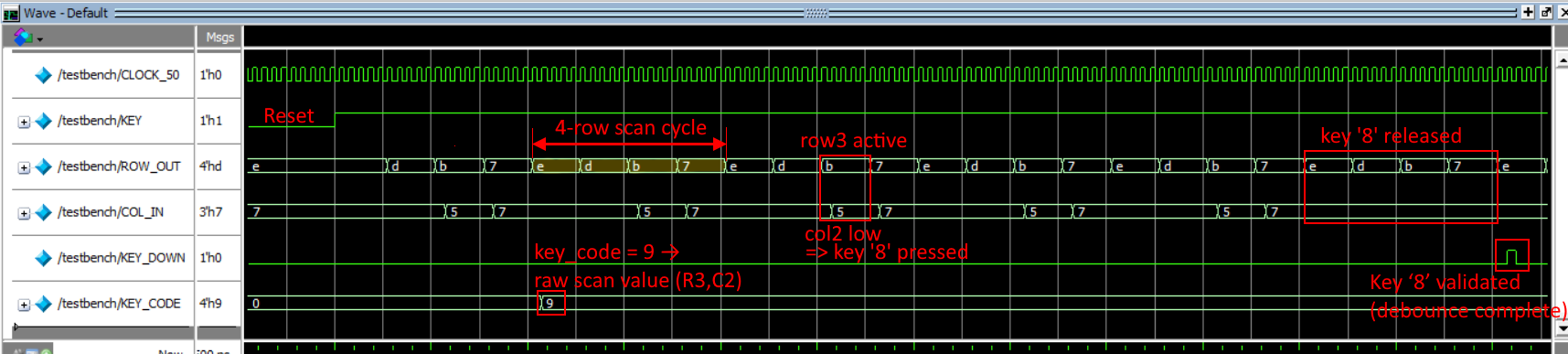

Pour visualiser concrètement le fonctionnement du scanner, nous pouvons observer le chronogramme obtenu en simulation fonctionnelle (avec le simulateur Questa FPGA Starter Edition) :

Le signal ROW_OUT déroule son cycle de 4 ms : E → D → B → 7, chaque valeur correspondant à l’activation d’une ligne. Pendant l’activation de R3 (ROW_OUT = 4'hB), le signal COL_IN vaut 3'b101 = 3'h5 : la colonne C2 est donc abaissée à 0, ce qui indique que la touche située à l’intersection R3 × C2 — la touche ‘8’ — est pressée.

Le scanner encode alors cette information sous la forme d’un code numérique : KEY_CODE = 9 (ce code correspond à la concaténation de l’indice de ligne entre 0 et 3, et de l’indice de colonne entre 0 et 2, soit ici 4'b10_01 = 4'h9), qui correspond à la position de la touche dans la matrice. Ce code brut est ensuite transmis à une petite machine à états finis (FSM) chargée de filtrer les rebonds et de valider la touche lorsqu’elle est relâchée. Lorsque la FSM confirme que la touche est réellement pressée, elle génère une impulsion unique sur KEY_DOWN.

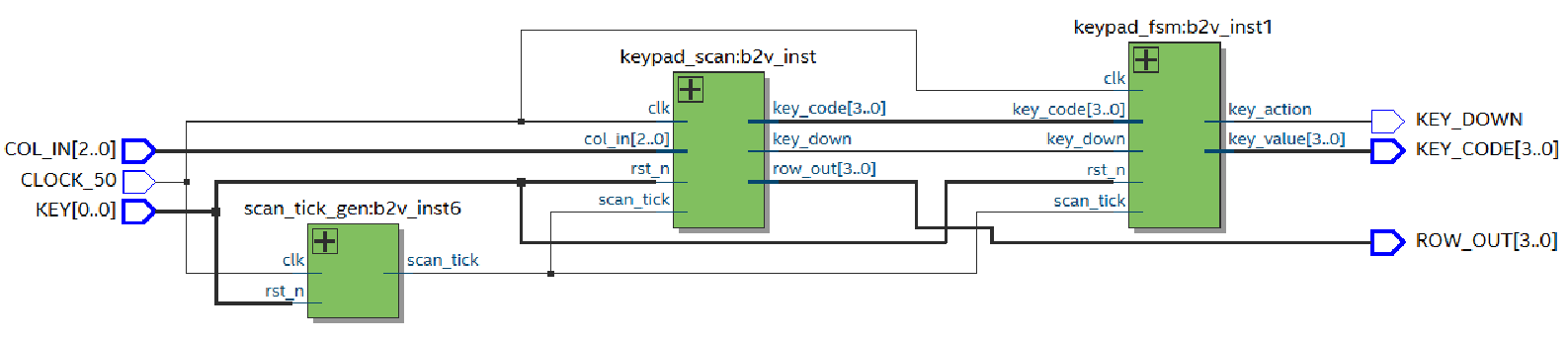

Architecture du design

Le clavier est piloté par trois modules principaux, organisés en pipeline :


module top (
    input  logic        CLOCK_50,
    input  logic [2:0]  COL_IN,
    input  logic        KEY,          // reset actif à l'état bas

    output logic        KEY_DOWN,
    output logic [3:0]  KEY_CODE,
    output logic [3:0]  ROW_OUT
);

    // --- signaux internes ---
    logic        scan_tick;
    logic        key_down_raw;
    logic [3:0]  key_code_raw;

    // --- générateur de tick (1 kHz) ---
    scan_tick_gen #(
        .CLOCK (50_000_000),
        .DIV   (1_000)
    ) tick_gen_inst (
        .clk       (CLOCK_50),
        .rst_n     (KEY),
        .scan_tick (scan_tick)
    );

    // --- scanner de clavier ---
    keypad_scan scan_inst (
        .clk       (CLOCK_50),
        .rst_n     (KEY),
        .scan_tick (scan_tick),
        .col_in    (COL_IN),
        .key_down  (key_down_raw),
        .key_code  (key_code_raw),
        .row_out   (ROW_OUT)
    );

    // --- FSM anti-rebonds + validation ---
    keypad_fsm fsm_inst (
        .clk        (CLOCK_50),
        .rst_n      (KEY),
        .scan_tick  (scan_tick),
        .key_down   (key_down_raw),
        .key_code   (key_code_raw),
        .key_action (KEY_DOWN),
        .key_value  (KEY_CODE)
    );

endmodule

Je ne montre ici que les extraits nécessaires à la compréhension.

scan_tick_gen : génère une impulsion régulière (1 kHz) qui cadence le balayage des lignes du clavier.

On incrémente un compteur cnt toutes les 20 ns (horloge principale clk à 50 MHz). Quand le compteur atteint la valeur 49999, 1 ms s’est écoulée, et une impulsion du signal scan_tick est générée :


always_ff @(posedge clk or negedge rst_n) begin // reset asynchrone
    if (!rst_n) begin	// reset
        cnt       <= 0;
        scan_tick <= 1'b0;
    end else begin
        if (cnt == CNT_MAX-1) begin
            cnt       <= 0;
            scan_tick <= 1'b1;   // tick
        end else begin
            cnt       <= cnt + 1;
            scan_tick <= 1'b0;
        end
    end
end

keypad_scan : active successivement les quatre lignes, lit les colonnes, et produit les signaux bruts key_down et key_code.

Activation des lignes, tour à tour, à chaque impulsion scan_tick :


// indice de ligne
logic [1:0] row_idx;

always_ff @(posedge clk or negedge rst_n) begin
    if (!rst_n)
        row_idx <= 0;
    else if (scan_tick)
        row_idx <= row_idx + 1;
end

// activation des lignes (une seule à 0)
always_comb begin
    case (row_idx)
        2'd0: row_out = 4'b1110;
        2'd1: row_out = 4'b1101;
        2'd2: row_out = 4'b1011;
        2'd3: row_out = 4'b0111;
    endcase
end

Lecture et mémorisation de l’état des colonnes, ligne par ligne :


  // synchronisation des colonnes sur le signal d'horloge
  logic [2:0] col_state;
  always_ff @(posedge clk or negedge rst_n) begin
      if (!rst_n)
          col_state <= 3'b111;
      else
          col_state <= col_in;
  end

  // mémorisation de l'état des colonnes pour chaque ligne
  logic [2:0] row_sample [3:0];

  always_ff @(posedge clk or negedge rst_n) begin
      if (!rst_n) begin
          row_sample[0] <= 3'b111;
          row_sample[1] <= 3'b111;
          row_sample[2] <= 3'b111;
          row_sample[3] <= 3'b111;
      end else if (scan_tick) begin
          row_sample[row_idx] <= col_state;
      end
  end

à la fin du cycle de scan, on repère la touche pressée :


 // décision à la fin du cycle (quand row_idx == 3)
  always_ff @(posedge clk or negedge rst_n) begin
      if (!rst_n) begin
          key_down <= 1'b0;
          key_code <= 4'd0;
      end else if (scan_tick && (row_idx == 2'd3)) begin
          r_sel       = -1;
          c_sel       = -1;

          for (int r = 0; r < 4; r++) begin
            for (int c = 0; c < 3; c++) begin
              if (row_sample[r][c] == 1'b0) begin
                // mémoriser la position du premier zéro
                if (r_sel == -1) begin
                  r_sel = r;
                  c_sel = c;
                end
              end
            end
          end

          if (r_sel != -1) begin
                key_down <= 1'b1;
                key_code <= {r_sel[1:0], c_sel[1:0]};
          end else begin
                key_down <= 1'b0;
                key_code <= 4'd0;
          end
      end
  end

keypad_fsm : filtre les rebonds, valide l’appui, et génère l’impulsion KEY_DOWN ainsi que la valeur finale KEY_CODE .

machine à états finis (FSM) : IDLE → DEBOUNCE → HELD → RELEASED


case (state)

        IDLE: begin
            if (key_down)
                next_state = DEBOUNCE;
        end

        DEBOUNCE: begin
            if (!key_down)
                next_state = IDLE; // rebond
            else if (debounce_cnt >= DEBOUNCE_MAX)
                next_state = HELD; // touche stable
        end

        HELD: begin
            if (!key_down)
                next_state = RELEASED;
        end

        RELEASED: begin
            key_action = 1'b1;   // impulsion unique
            next_state = IDLE;
        end

endcase

Retrouvez le dépôt du projet sur Github en suivant ce lien : FPGA Membrane keypad 4x3

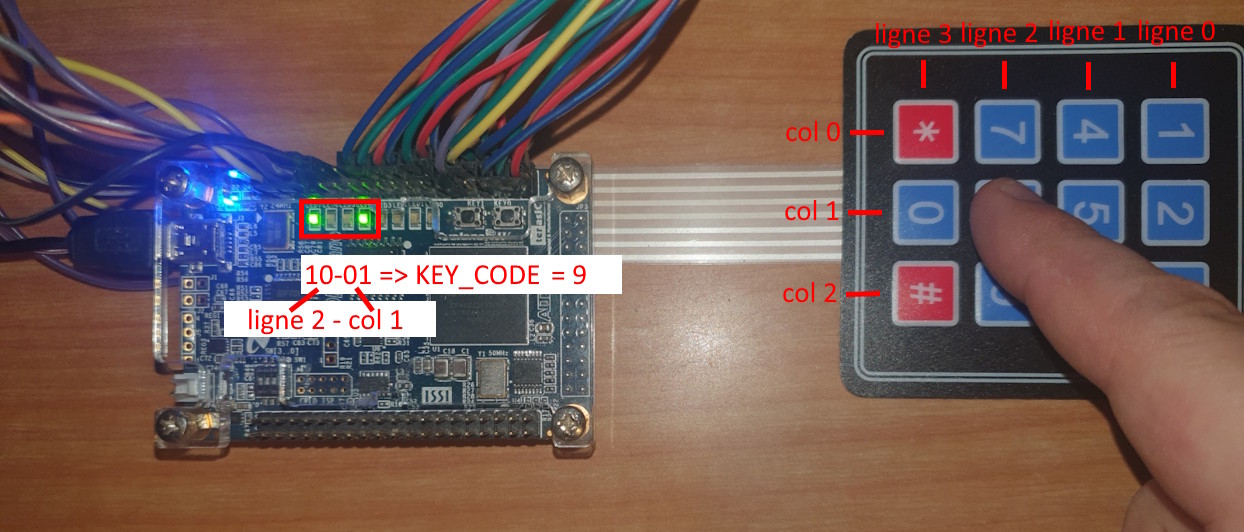

Pour visualiser rapidement le fonctionnement, la sortie KEY_CODE sur 4 bits est dirigée vers 4 Leds du bandeau intégré à la carte DE0-nano :

ligne 2 - col 1, KEY_CODE=9, la touche ‘8’ est appuyée.

Exemple d’application pour aller plus loin

Dans la vidéo de démonstration ci-dessous, on complète avec un module qui déduit le code ASCII de la touche enfoncée, suivi d’un module qui transmet le code ASCII via une liaison série UART Tx (115200-8-O-1) pour une utilisation pratique (voir programmation d’un transmetteur UART en SystemVerilog). La communication UART est validée à l’analyseur logique.

Conclusion

Ce projet montre qu’un clavier matriciel, malgré sa simplicité matérielle, nécessite une architecture logique soignée : cycle de scan, synchronisation, mémorisation, détection, filtrage des rebonds et validation. La DE0‑nano offre un excellent terrain d’expérimentation pour ce type d’interface, et les modules SystemVerilog présentés ici constituent une base robuste pour aller plus loin (interface UART, affichage, menus interactifs, etc.).
